Konference: SAPI-1 a československé mikropočítače

Od: melsoft
Datum: 16.5.2010 18:35
Předmět: Re: Re: Re: Re: Re: Re: Re: Re: DSE-1 měnič napětí 26V

Re: Re: Re: Re: Re: Re: Re: Re: DSE-1 měnič napětí 26V:

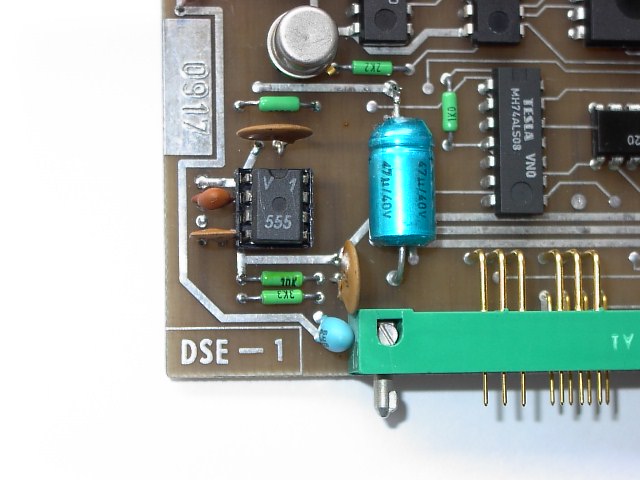

Posílám fotky úpravy DSE-1, tranzistor je nakonec KF508 buzený přes
 rezistor 330 ohmů, nezapomeňte přepojit propojku zdroje 30V tedy přepájet
ji  z polohy "ze sběrnice"  do polohy "z měniče" (já jsem si tam dal jumper)

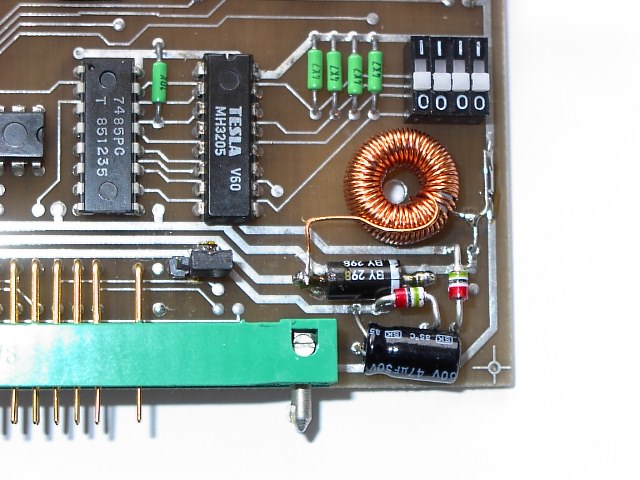

a u tlumivky propojit napájení měniče na +5V - viz foto. Tlumivka je z
nějakého zdroje, inspirace na obrázku.

Připojené soubory:


5:

4:

3:
