Konference: SAPI-1 a československé mikropočítače

Od: Jiri Biba
Datum: 6.10.2012 17:40
Předmět: ARB-1C, IDE-1 - osazeni

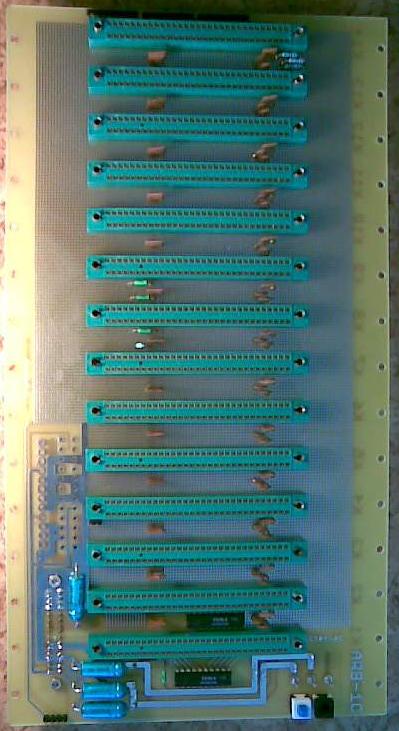

Tak jsem dnes dosmolil ARB-1C a IDE-1. Za chvili jdu zkoumat. ARB mam bez
AT/ATX konektoru a bez nich je voooosklivaaa. -:)))

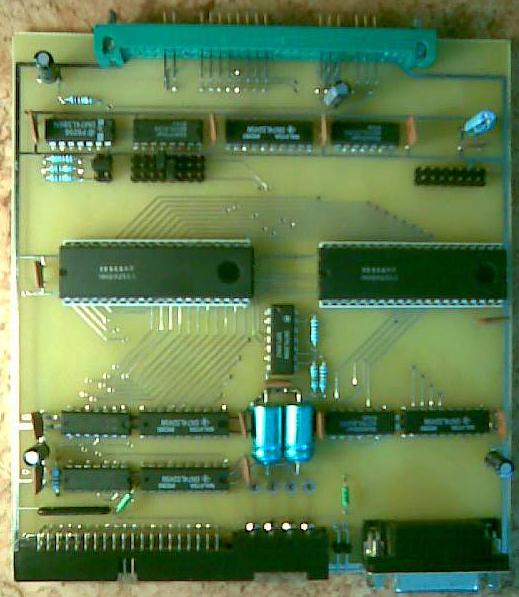

Na tej IDE-1 je radic pro 2 fyzicky HDD, nebo 2 fyzicky IDE Flash. Asi by
makal i s prislusnou redukci na CF kartach, to jsem ale nezkousel. V CPM mam
nadefinovany 2 logicky disky po 16MB, s vetsima mela uz CPM rychlostni
problemy a tabulky zraly prilis pameti. Takze v zakladu staci IDE Flash 32Mb
co dodal Jardax. Ale za 400,- se daji koupit IDE Flash 256-512MB. HDD k tomu
je mozny pouzit jakykoliv IDE PATA, co ma LBA pristup. Pomoci prepinaciho
programku se da na kazdym fyzickym disku vytvorit 16 logiskych disku 16 MB,
takze potom je mozny ulozit na disk celkem 256 nebo 512Mb, coz je pro CPM
temer nekonecna kapacita. Vedle 40 pinu pro disk je PC konektor pro napajeni
HDD ci IDE-Flash. Pasuje tam sestava z vetsiny CD mechanik, ale s konektorem
klasika, ne SMD. HDD to maji jinak, nepouzitelne

Na druhy pulce IDE-1 je paralelni port na primy pristup k Romanovymu
PMD-32-SD pres kabel 1:1. Takze je mozny koupit Canony na plochej kabel a
nacvaknout a nic nepajet. Jak ja nenavidim pajeni kabelu ktery jsou ruzne
cik cak.....

Navic je na desce jeste vyveden jeden 8 bitovy port, jedno na co. Pomoci
plochyho kabelu se vyvede primo z hrebinku na desce.
Vse se da adresovat jako port v celym adresovym prostoru.

Za ftky se omlouvam, je to jen starej mobil s malym rozlisenim a citlivosti
a svetelnosti.

Na ARB-1C zadny prekvapko jen zavarit asi tak 1000-1500 kopecku... -:))

Dam hlaseni jak to dopadlo pri oziveni.
Jirka
