| Předmět: | postavitelne PMI-80 |
zdravim
tak jsem predelal terminal a par dalsich drobnosti u PMI-80 na neco co je bez vetsich potizi dostupne
1, segmentovky jsou v navrhu pouzity z rady LQ4xx a jim podobne tj. spolecna anoda tim padem se muselo predelat i buzeni takze pribili dva tranzistory a budic zdrernice 74x244 pro posileni 8255
2, bil nahrazen dekoder MH1082 za 74154
3, tlacitka bila vibrana takova ke kterim se daji koupit hmatniky a jsou za rozumni peniz (oznaceni v GME P-B1729 pro tlacitko, P-B17172x nebo P-B17171x pro hmatnik)
4, bil pridan OZ do vstupniho zesilovace po MGF
5, napajeni je reseno pomoci DIN konektoru (v navrhu je pouzit 7kolikovi ale bez problemu se tam da osadit 5kolikovy, 7kolik jem mel uz hotovy a s 5tikolikem se me nechtelo delat protoze do 7koliku pasuje 5tikolik)
6, v desce je udelano 6 otvoru o prumeru 3.2mm pro prisroubovani nozicek
7, pameti jsem zanechal puvodni zasah do nich bi znamenal predelat kus desky a na to jsem nemel naladu

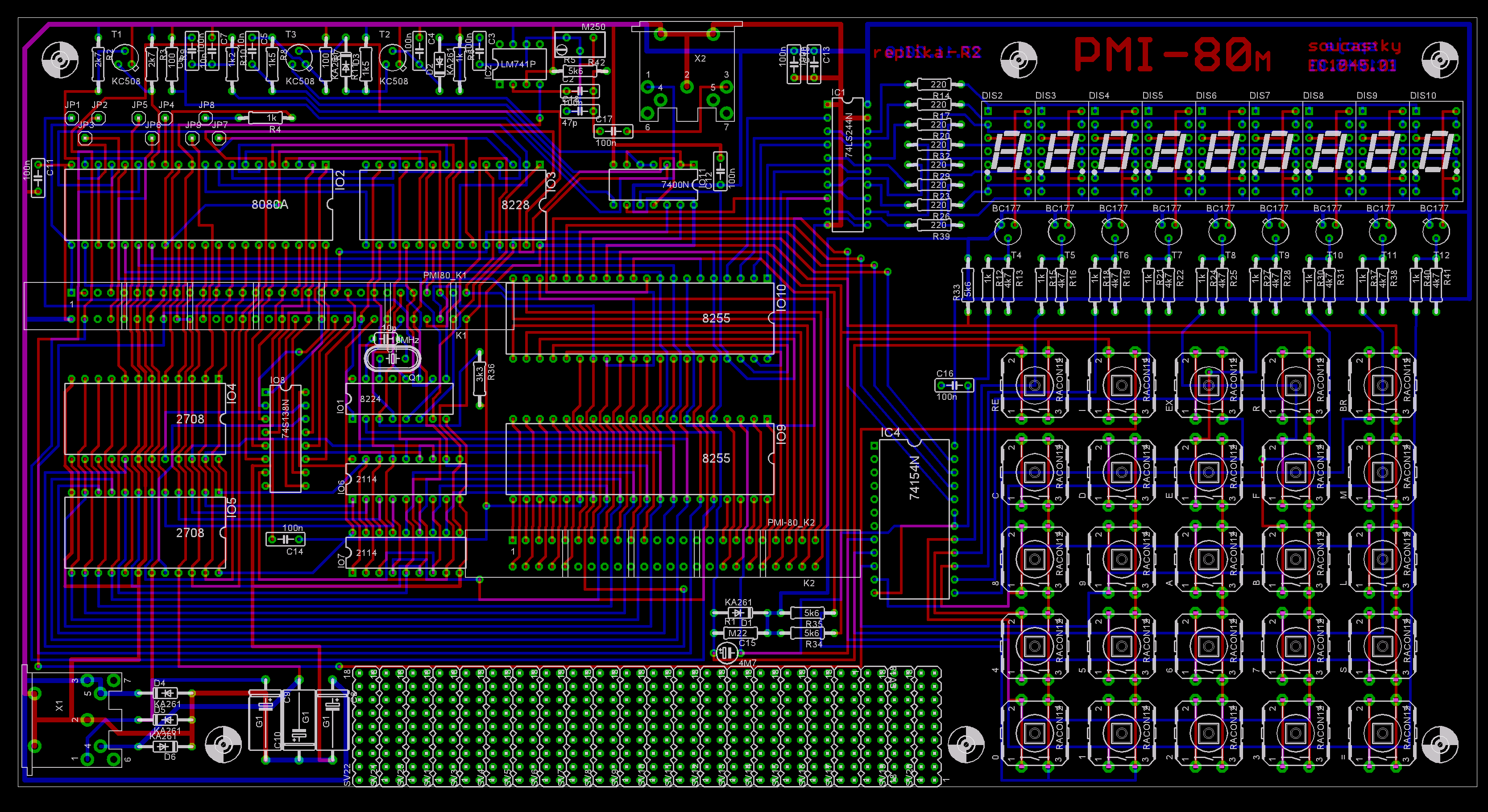

z desky jsem vihazel veskere frezovani abi se snizila cena desky ale vzhledem ktomu ze se kvuli novemu terminalu deska zvetsila na 146x277mm tak doufam ze cena za desku bude pod 1000kc i s DPH (cenu budu zistovat az bude projeven zajem)
