Konference: Počítač SHARP MZ-800 a emulátory
| Od: | David Luftner |
| Datum: | 6.10.2003 21:56 |
| Předmět: | Re: Re: Snad finální řešení zálohovaného SRAM di sku |
| Re: Re: Snad finální řešení zálohovaného SRAM di sku: |

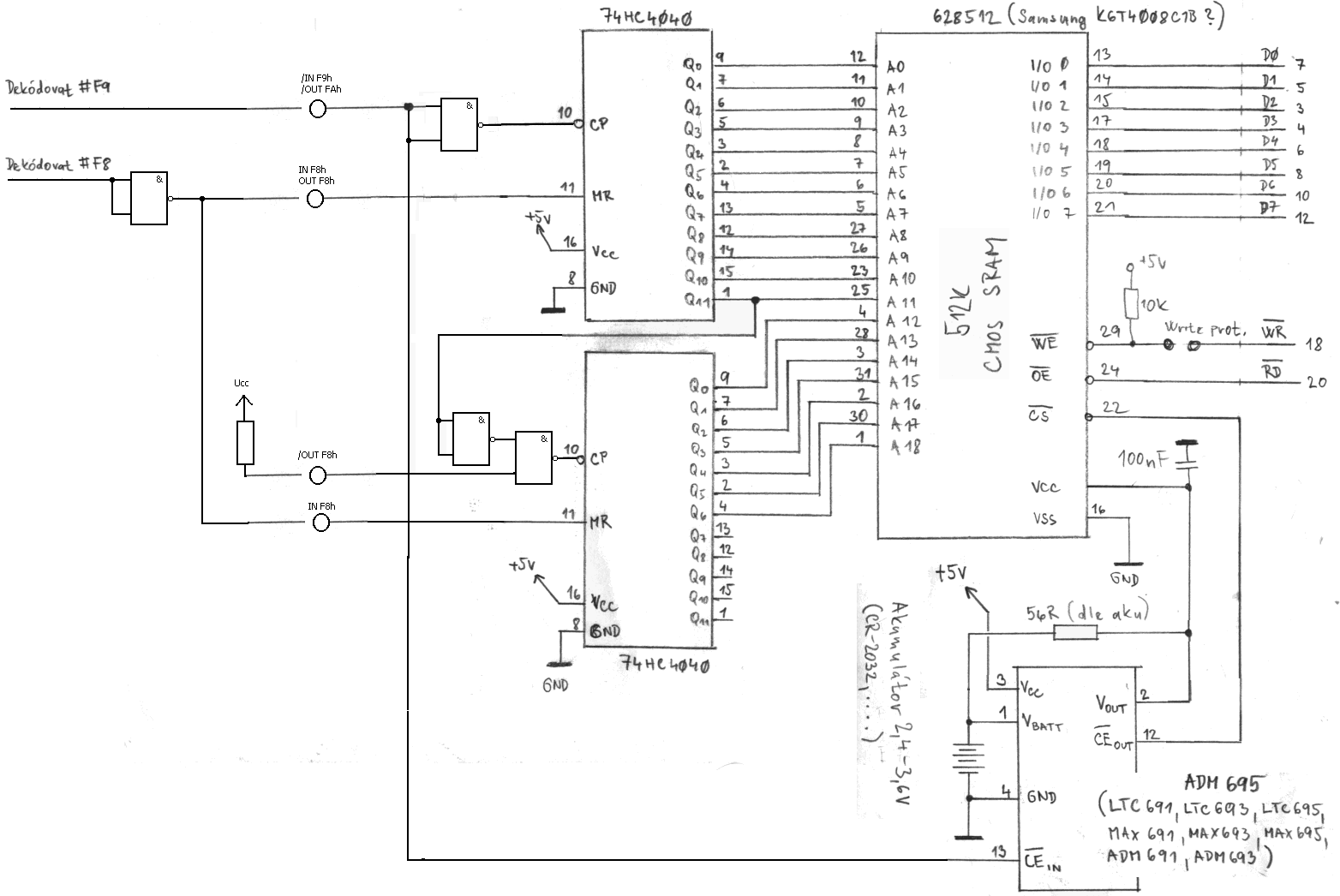

Zdravím trochu jsem předělal to schéma.
IN F8h - reset obou čítačů
OUT F8h - reset dolního čítače, horní čítač+1
Dále posílám upravenou pravdivostní tabulku pro IDE varianta E pro ovládání HDD je použito 6 výstupů a podle datasheetu 74543 je to plně kompatibilní s 8 výstupovým provedením E-cka. Myslím, že se dá ušetřit ještě jeden výstup o5 který může být nahrazen o1 jediná změna bude, že při OUT 79-7F se na D8-D15 objeví ty samá data jako D0-D7 a to by snad vadit nemělo. Tím vyjde na RD 2 resp 3 výstupy, ale pro to rozšířené zapojení jsou třeba 4. To je k vzteku. Co s tím.
