Konference: Počítač SHARP MZ-800 a emulátory
| Od: | Petr Žydek |
| Datum: | 11.5.2004 08:53 |
| Předmět: | Mechanické provedení kombokarty |
| Mechanické provedení kombokarty: |
Jen v bodech:
-původní koncepce počítala s max. dvěma kartami:
ramdisk 64KB (dolní slot)
řadič FD resp. SIO resp. rozšiřovací jednotka
(horní slot, rozš. jednotku jsem nikdy neviděl)

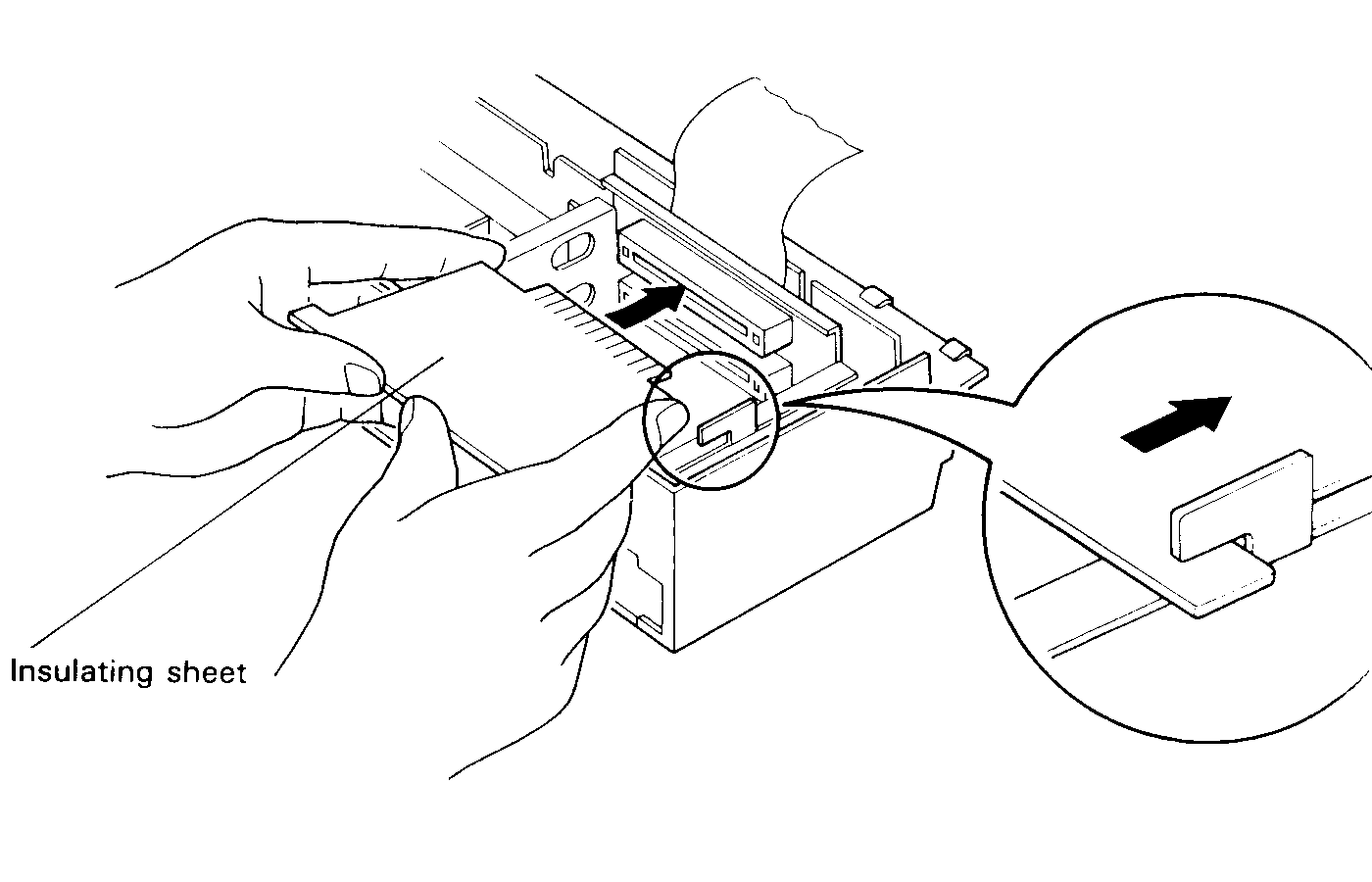

-originální ramdisk měl 20 IC ve dvou řadách
po deseti, tvarem obdélník s výstupky ve dvou
rozích na straně dále od přímého konektoru
(viz obrázek z originálního manuálu), takže
výstupky pěkně zapadly do dvou kovových "nosů"
(viz foto, zabírá oblast A)
-pokud deska v horním slotu přesahovala svými
rozměry ven z počítače, uplatnil se dodaný
kovový kryt (toto se mi nepáčí esteticky)
-mou původní sestavu tvoří ramdisk Müller
(třířadý, zabírá oblasti A, B; nutný
zásah do mech. konstrukce) a řadič s WD2793
s rozměry nepřesahujícími vanu se sloty
(dnes lze brát jako výchozí variantu pro
méně náročné, vystačí se s non-SMD obvody)
-po prvních návrzích řadiče HDD mě lákala
představa kombo desky RD+HDD (dolní slot,
oblasti A, B)
a FD+SIO (oblast D s deskou připevněnou na
čepech s otvory pro samořezné šrouby do
plastu (na co to plánovali???), obě části
by musely být spojeny "kšandou" (pro FD+SIO
stačí méně signálů než pro HDD+RD)
-někteří jedinci zde ovšem skrývají HDD 2.5"
-pro realizaci 1x(2x)HDD+FDD+SIO+RTC+RD
(a např. audio DAC) se zdá nejvýhodnější
karta přes všechny oblasti A, B, C, D
-při použití SMD prvků se lecos vejde i do
"C" (nebo si zde dovedu představit dva
konektory pro redukce na CF, tedy ne
často vyjímatelné)
-v tomto případě není vyloučena montáž
HDD 2.5" dovnitř "D" (nebo zde může být
ještě malá deska navíc)
-max. teoretická velikost desky je 25x10.5cm
(samozřejmě s různými výřezy pro plastové
výstuhy, přímý konektor, otvory pro "nosy"
atd.; ale stačit by to mělo snad na všechno,
no ne???)
-vnější design počítače zůstává nezměněn
(na tom si zakládám jako na výhodě oproti
Spektru) a při tom je to all-in-one!!
-nezáleží na hw realizaci SIO, HDD, povaze
RD, stačí dodržovat množinu I/O portů
-očekávám reakce na příspěvek z 6.5.
(vyjádření souhlasu MZ fóra s definicí portů
zařízení ve slotech, upřesnění, doplňující
návrhy)
-žij a nech žít, různá Hw řešení při
dodržení ovládání definovanými porty lze
brát jako důkaz tvořivosti českého člověka
Dotazy:
-jaký vhodný CAD zvolit, aby dovolil tvorbu
schematu a návrh desky s těmito rozměry???
-jak a kde realizovat výrobu???
-jak je vysoká CF redukce i s kartou???
-jak se u provádí nastavení master/slave,
jsou-li na kšandě dvě CFka???
-kde vzít redukci pro HDD 2.5"???
-dokáže navrhované SIO by x51 ovládat i
kvitovací signály (tedy full_9pin
sériový port)?
-k čemu slouží "superimpose bit" (zápis
7. bitu při 16ti bitovém OUTu na 07CFh),
to mi vrtá hlavou už od '88???
příště:
-překvapení (příspěvek "Co vy na to???"),
během tohoto týdne
Petr de Zviqov
