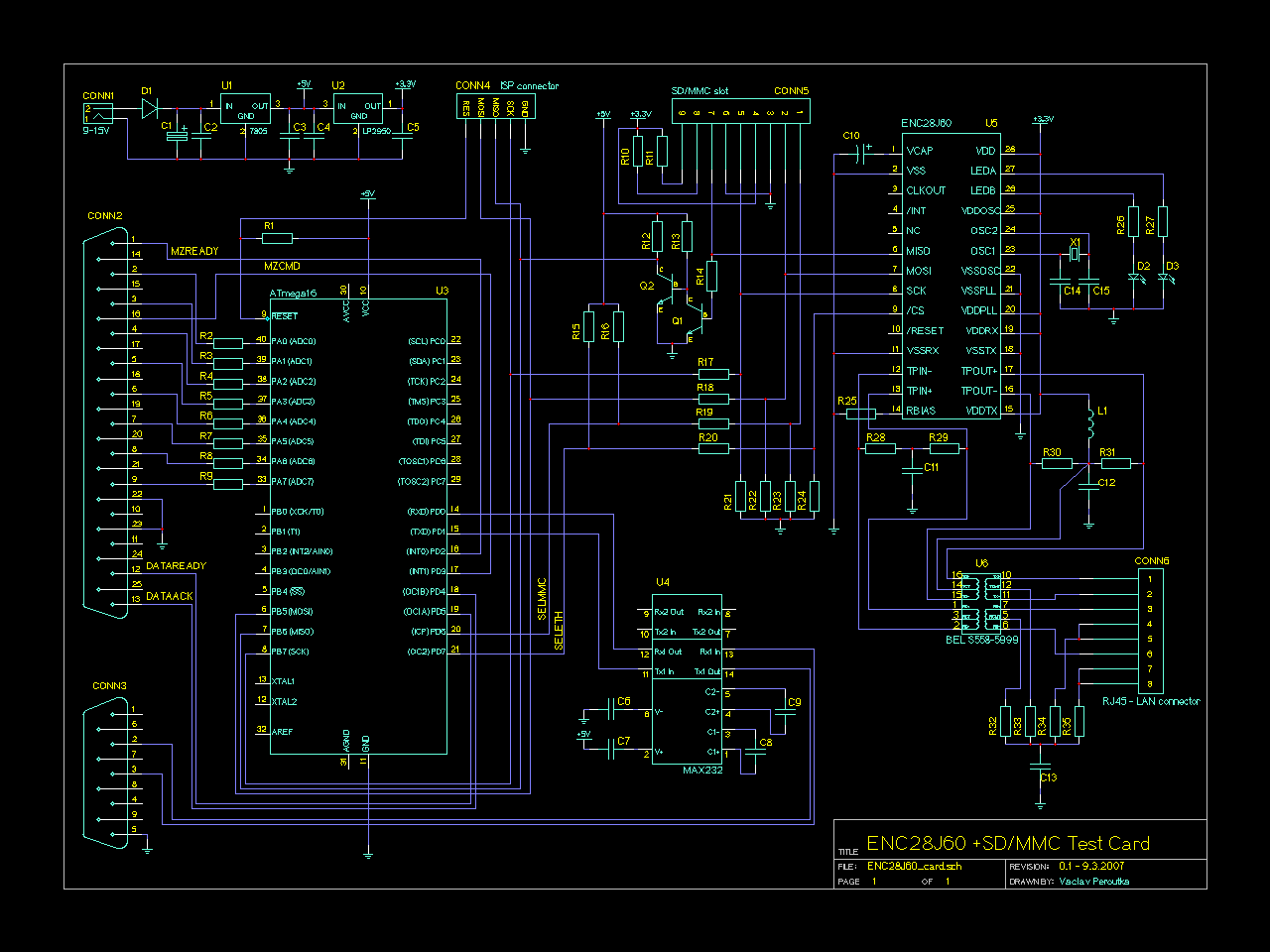

Takze posilam nove schema s nasledujicimi zmenami:
- Pridano RS232
- Pridany stabilizatory - napajeni z ext. adapteru 9-15V (kdo nechce, neosadi)
- Pridany prevodniky urovne mezi 5V a 3.3V
- Ocislovane soucastky
- Uzemneni Canon25

Takze prosim vsechny - kouknete, zhodnotte, a kdyz tak podle toho zacnu kreslit
testovaci desku.

Vasek
