Konference: Počítač SHARP MZ-800 a emulátory

Od: Vaclav Peroutka
Datum: 6.10.2007 15:14
Předmět: MZ800 - univerzalni deska verze 0.3

Ahoj vsichni,

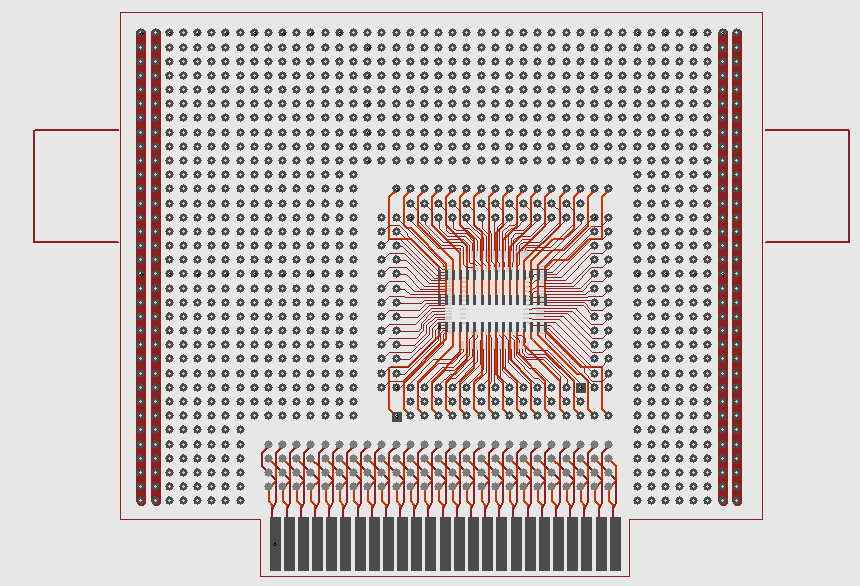

takze univerzalni desku jsem tak nejak dotahl podle pripominek. Pasuje do obou
 slotu, jak horniho (kdyz se ostrihnou "usi"), tak dolniho (kdyz se desticka
trochu zkrati). Kouknete na prilozeny obrazek.

Obsahuje plochu pro klasicke soucastky, SMD Xilinx (100pinove a 44pinove
pouzdro) a z druhe strany SMD 32 pinu siroke/uzke (napr. pro 628512 - 512kB
SRAM).

Je neco, co by kdo doplnil ? Napr.:
- presun SMD zony uplne na kraj, aby ne-SMD soucastky mely vic plochy
- vice plochy pro SMD soucastky

Zjistil jsem, ze v mem Sharpu je prostor na sloty asymetricky - asi o 1mm.
Muzete to nekdo overit, jestli je to skutecne tak, nebo mam nestandardni kus ?

Jinak - zatim se ozvali dva lidi, ze by chteli taky tyhle desky. Ma zajem jeste
nekdo dalsi ? Zatim tedy budu objednavat 10 desek. Vyrobni naklady jsou cca
120Kc/desku bez postovneho (podle predbezne poptavky u firmy Spoj Kohout).

Vasek
