Konference: Počítač SHARP MZ-800 a emulátory

Od: Michal Hučík
Datum: 24.4.2009 13:09
Předmět: Re: Scandoubler zase trochu jinak
Re: Scandoubler zase trochu jinak:

Zdravim,

vcera jsem nad tim prvnim schematem vysedaval docela dlouho a jak se zda, tak

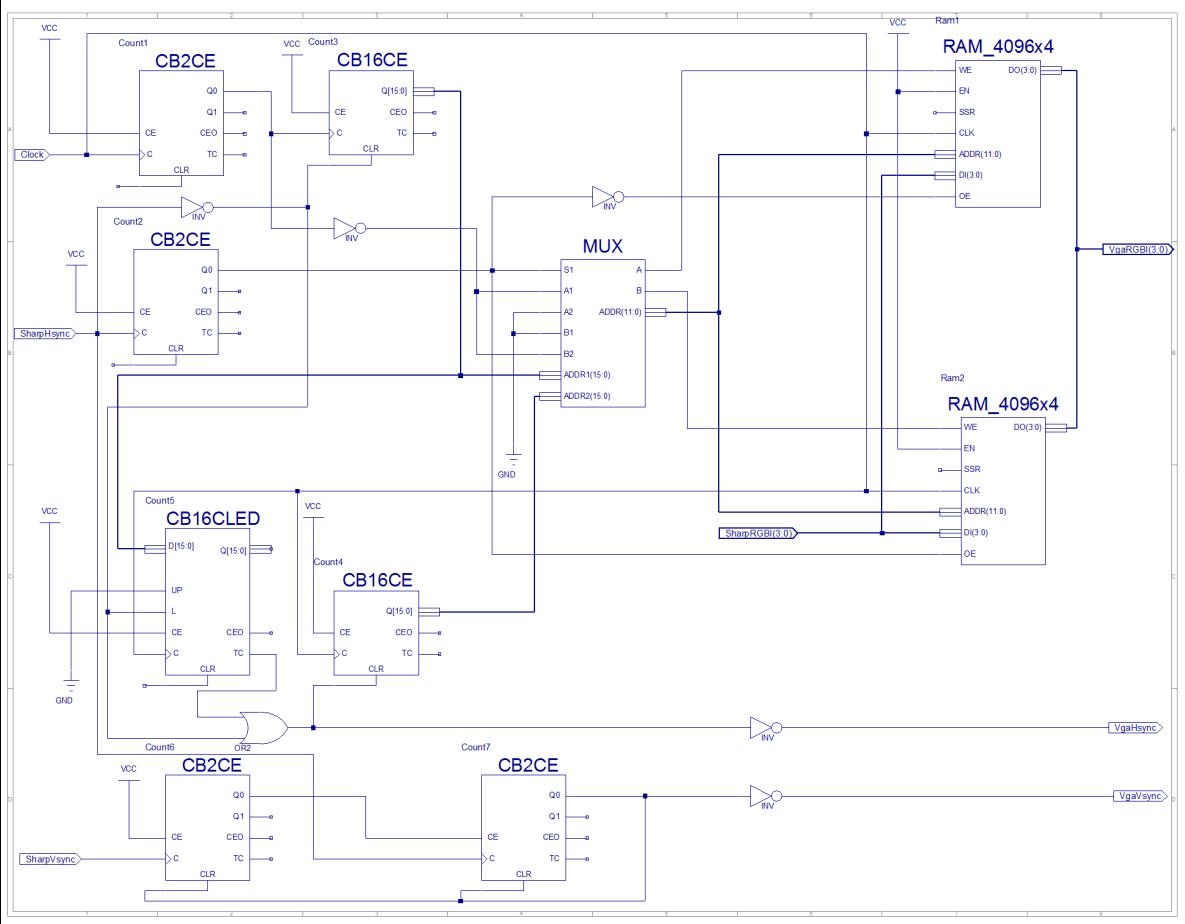

 zvitezil zadek nad myslenkou :) Za to se omlouvam a posilam opravenou verzi,
ktera uz je mnohem vic podobna puvodnimu zameru.

- count3 ma zdroj Clock/2 a pocita adresy pro zapis

- count4 ma zdroj Clock a pocita adresy cteni

- count5 je reverzni citac, ma zdroj z Clock, na konci zdrojoveho obrazoveho
radku (pri SharpHsync = 0) si tento counter nacte hodnotu z Count3, pri cteni /
odesilani pak pocita soucasne s Count4 a jakmile Count5 dojde k nule, tak posle
signal na VGA Hsync a vynuluje Count4, takze nasleduje opetovne cteni stejneho
radku, dalsi reset Count3 a VgaHsync nasleduje pri SharpHsync

Je dost pravdepodobne, ze jeste nemam uplne odladene hrany na tech citacich -
chci to cele jeste projit v analyzatoru s nejakymi testovacimi daty. Pokud je
vsak uvaha spravna, tak by tento scandoubler mel byt docela univerzalni a
nezavisly na zadnych konstantnich hodnotach Clock a Hsync.

Co myslite?

Michal

Připojené soubory:


3:
