Ahoj vsichni,

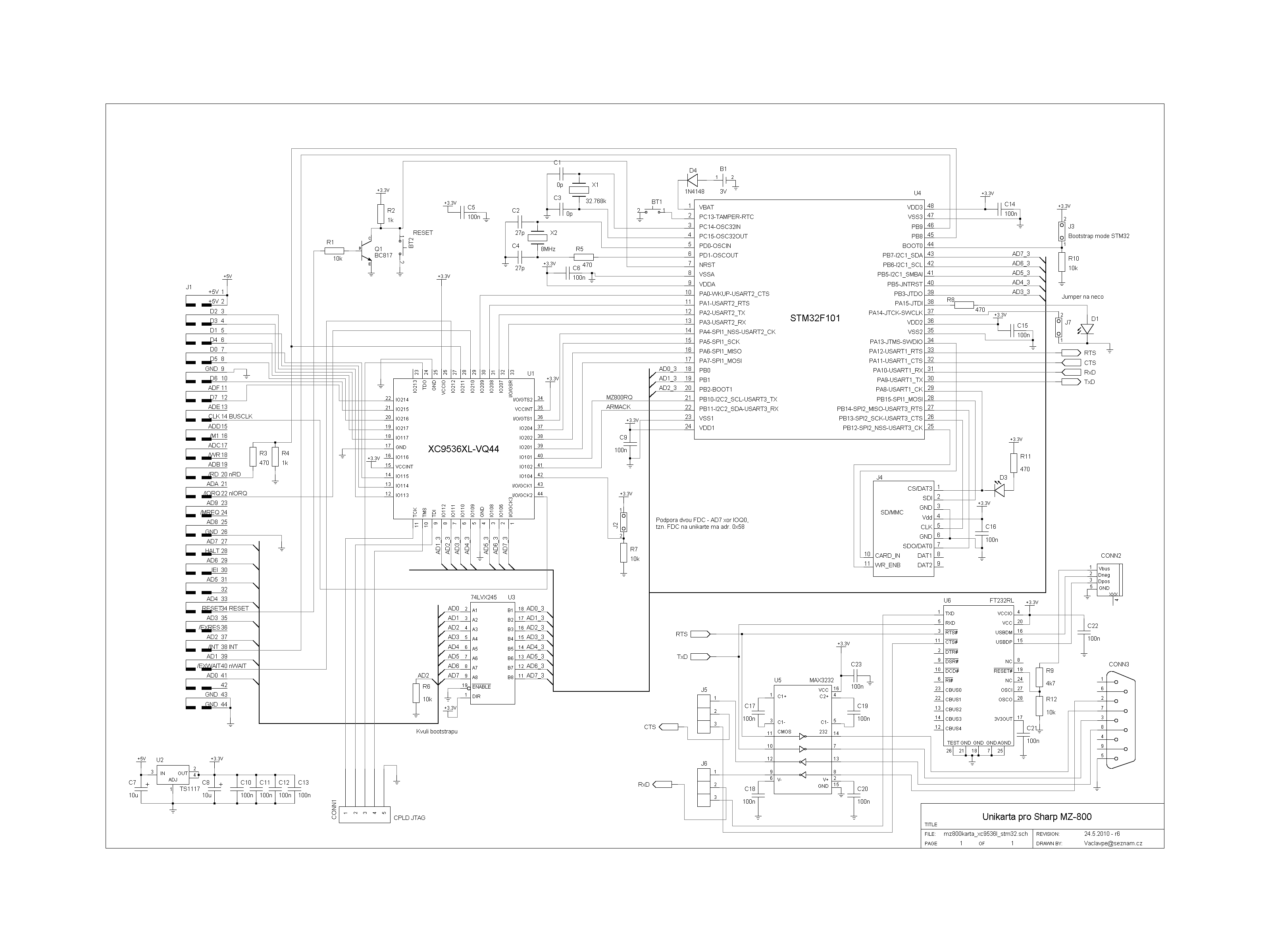

povedlo se mi nakreslit schema a DPS k dlouho ocekavane unikarte. Je to levnejsi
variace Michalovy verze s ATMega64, pouziva STM32, male levne CPLD a jeden
oddelovac sbernice za desetikorunu. Rozdeleni domen 5V a 3,3V je nutne,protoze
STM32 nema piny tolerantni k 5V.
Je vyvedeny seriovy kanal bud pres FT232 jako VCP pro pripojeni k PC, nebo
MAX3232 pro pripojeni ke starsimu pocitaci ev. dvou Sharpu proti sobe. Vstupni
signaly seriaku se prepinaji jumpery, vystupni jednou oba najednou, takze PC se
da pouzit jako monitor vystupu Sharpa.
Propojka J2 urcuje adresu FDC emulatoru. Bud je standardni 0xD8, nebo FDC1 s
adresou 0x58 pro pouziti s beznym FDC zalozenym na WD279x (a v budoucnosti
patchovanym BDOSem, ktery bude umet obsluhu dvou FDC).
JTAG se na STM32 nepouziva, flashovani FW je pomoci serioveho kanalu v bootstrap
rezimu - propojka J3. Z tohoto duvodu je potrebny RESET STM32 - BT2.
BT1 je preskoceni FDC po RESETu kvuli startu ROMdisku a vyberu DSK souboru pro
emulaci FDC. J7 je pro budouci pouziti, taktez LED D1.
Unikarta nema ( a nebude mit) PIO. Unikarta nema ( a podle mych byvalych planu
mela mit) LAN 10Mb RJ45 konektor, potazmo LAN kontroler ENC28J60. Jedna moznost,
co mne napadla, je vyvest SPI z SD/MMC karty a jako CS signal pouzit prave onu
LED. Ale to by se asi resilo separatni destickou, na samotnou kartu se to na 99%
uz nevejde.
A ted k veci. Prosim, pokud jste schopni, zkontrolujte jak schema, tak desku -
zapojeni, konektory, proste vse, co zvladnete. V pripade nejasnosti se ptejte,
skrz konferu, nebo primo, je to v zasade jedno. Pokud mate nejake dalsi napady,
co by se komu libilo pridat v ramci mista na DPS, uvitam to.
Taky dejte vedet, kolik lidi by VELMI PREDBEZNE melo zajem. Ja ted budu cca 14
dni nedostupny, ale pak chci nechat vyrobit overovaci serii nekolika kusu kvuli
testovani a preportovani/vyvoji kodu pro STM32.
Vasek
