Konference: Počítač SHARP MZ-800 a emulátory

Od:	Vaclav Peroutka
Datum:	13.10.2010 09:27
Předmět:	RE: Řadič FDD - prosba

[Archiv 2010 / 10]

Nebo s WD2793 je tady, pokud si clovek odmysli tu 8255 -
 http://www.scav.cz/data/MZ-800/Planek_radic_Havlicek.jpg

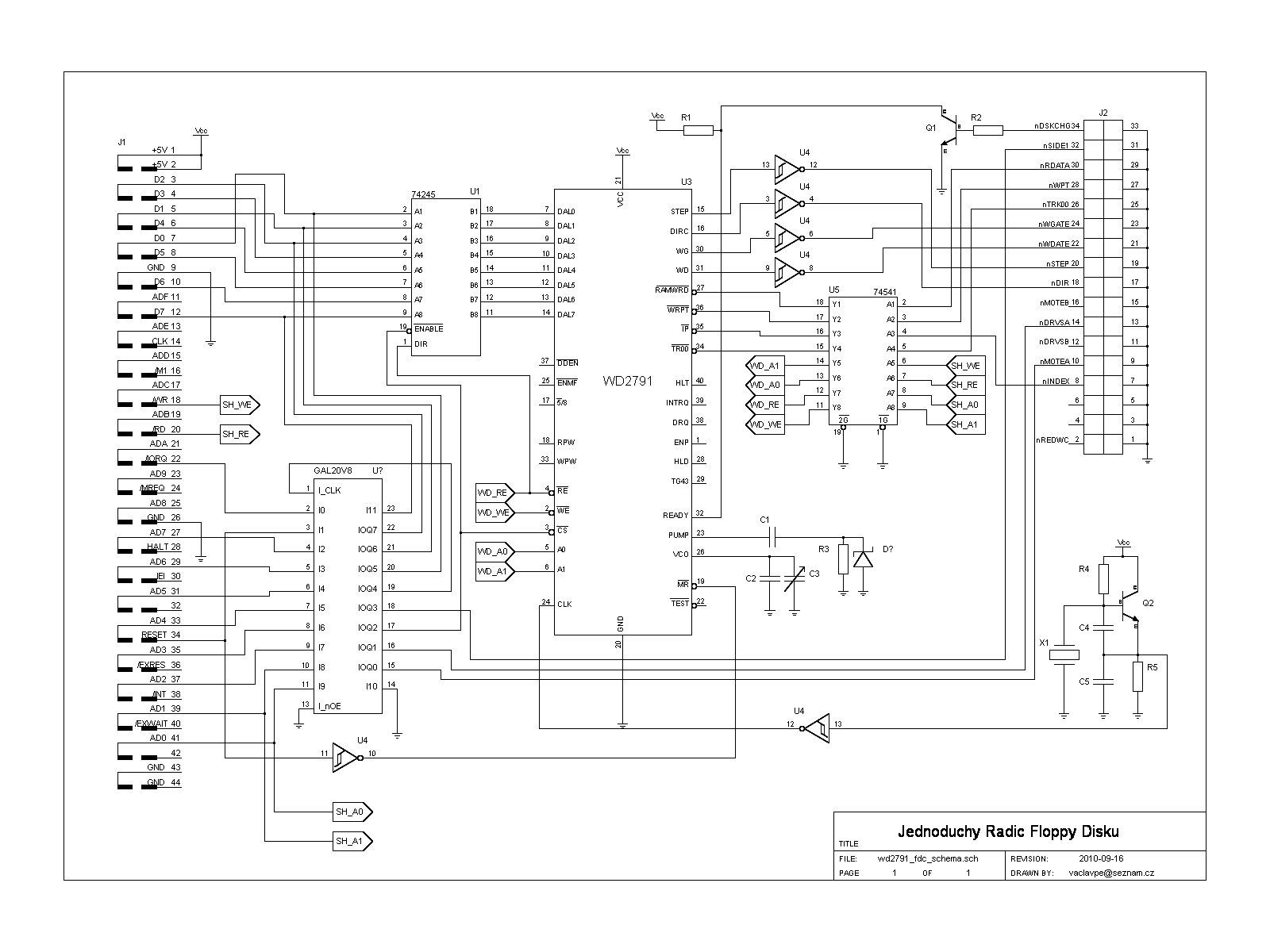

Ja jsem pred par tydny maloval a dosel jsem k tomu, ze nejjednodussi
postavitelna verze s GALem je v priloze. Jen se tam neveslo vice ovladacich
vyvodu pro vice FDD. Ostatne, ani nevim, jak presne se da pripojit vice FDD na
standardni ksandu. Pro tyhle dve jednotky by se dal vzit signal DRVSB jen
inverzi DRVSA (NPN tranzistor), pin 14 GALu by se pouzil jako vstup, misto pinu
22 a tam by se napriklad pripojil MOTB.

Vasek

> ----------------------------------------
>
> Jen upresnim ...
> http://www.scav.cz/sharp_mz-800/sharp_mz-800_o_Vyroba_radice_Horava.htm
>
> Pavel
>
>   _____
>
> From: Kamil Konopáč (sharpemu tu byla ta zakroucena vec pandora.cz) [mailto:konopack tu byla ta zakroucena vec seznam.cz]
> Sent: Wednesday, October 13, 2010 6:20 AM
> To: Konference "Počítač SHARP MZ-800 a emulátory"
> Subject: Řadič FDD - prosba
>
>
>
>
> Zdravím, stal jsem se opět majitelem počítače SHARP MZ-821 (první SHARP
jsem
> vlastnil v letech 1989 až 1992) a chtěl bych si postavit řadič FDD.
Můžete
> mi někdo poskytnout schéma řadiče a schéma desky plošných spojů
nejlépe s WD
> 2793 nebo WD 2791? Díky.
>
>
> ---
>
>
>
> ---
>
>
>
