Konference: Počítač SHARP MZ-800 a emulátory

Od: Vaclav Peroutka
Datum: 9.9.2011 00:12
Předmět: Re: MemExt - nová zjednodušená verze

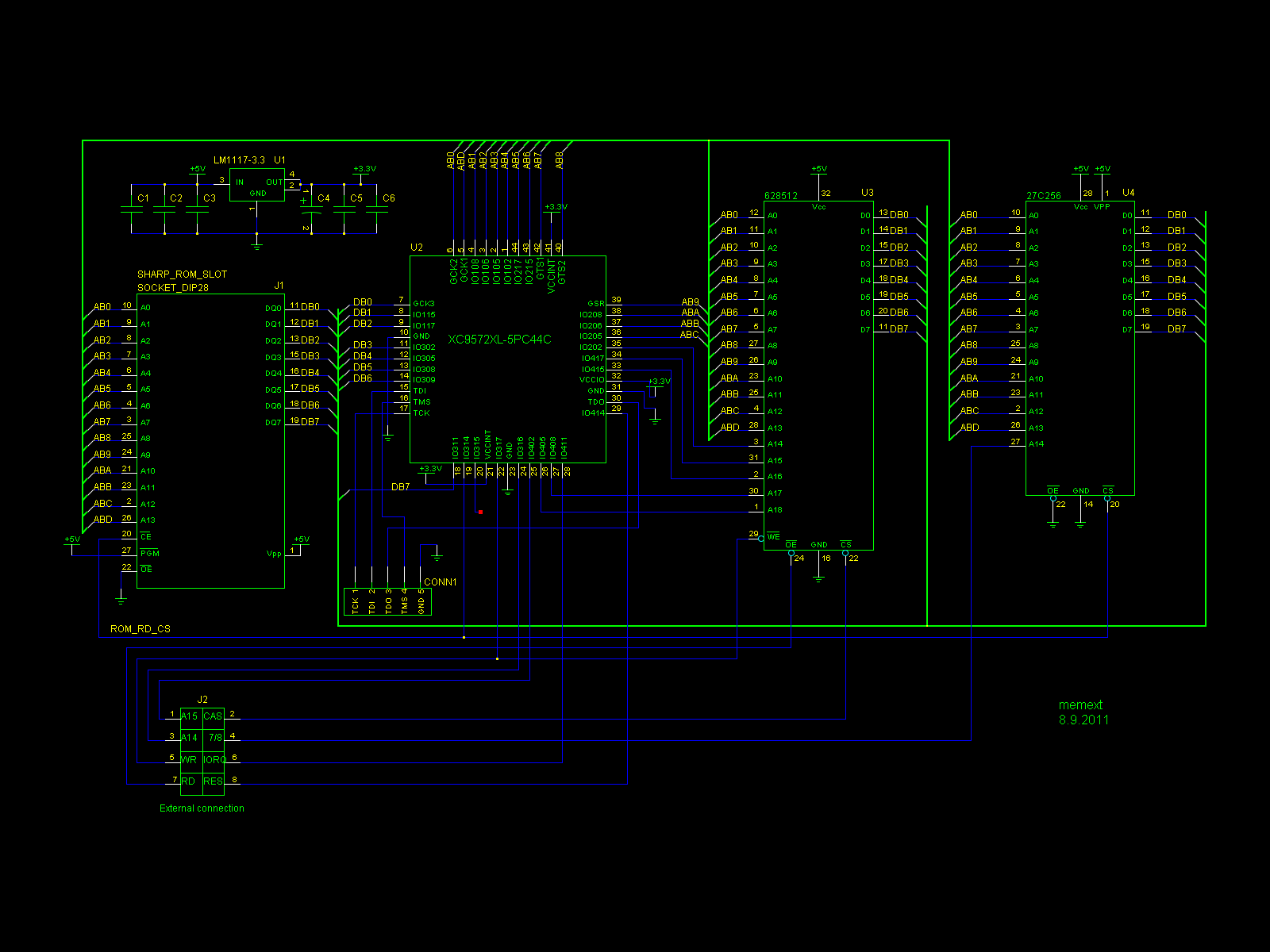

Tak ja jsem meztim trochu maloval. Vysla mi minimalisticka verze memextu, kde je
 512kB RAM, puvodni ROM, pro nektere moznost osadit 32kB a moznost prepinat
pomoci prepinace 700/800. Velikost strany je 8kB pricemz CPLD banky automaticky
pri RESETu nainicializuje.

ROM neni mapovana do RAM - povsimnete si primeho propojeni pvodni patice a ROM.
Jen CPLD pri aktivnim signalu ROM_RD_CS bude delat mrtveho brouka.

Na CPLD zbyl jeden volny signal. Coz ovsem neznamena, ze mam napsany nejaky kod
a ze se do toho CPLD vejde. To bude pokracovani priste.

Ptejte se, co je nejasne k tomu schematu - at to nedopadne jako s unikartou, kde
nekdo nalezl chybu az byly desky vyrobene.

Vasek

Připojené soubory:

3:
