Konference: Počítač SHARP MZ-800 a emulátory

Od: Bohumil Nováček
Datum: 15.7.2012 15:49
Předmět: Další vga konvertor, s ukládáním na SD kartu

Zdravím vespolek,

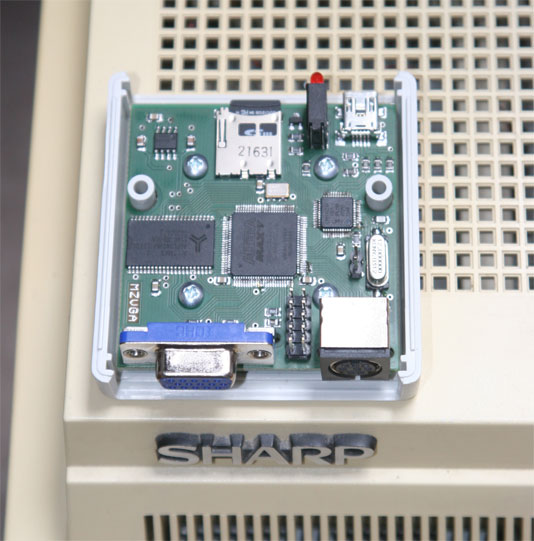

  aby scandoublerům nebyl konec, tady je moje verze pro MZ-800:
Hlavní rozdíl jse asi v tom, že se připojuje pouze přes 8-kolík na zadní
straně sharpíka, žádné
zásahy dovnitř. A po stisku tlačítka se uloží aktualní scan jako bitmapa
na mircoSD kartu :-)

Vstup: RGBI miniDIN 8pinů (propojovací kabel je redukce z DIN na miniDIN)
Vstup2: bitmapa z microSD (uvítací obrázek při startu nebo při ztrátě
synchronizace)
Výstup: SVGA 800x600/60Hz (aktivních jen 800x564, 18 řádků nahoře a dole
je černých, 640x400 grafika, ostatní border)
Výstup2: po stisku tlačítka do 4bitové BMP velikosti 800x564 na kartu
microSD (nebo SDHC)
Napájí se z 5V (mini-b USB konektor).

Osazení: CPLD - Altera 5M240, paměť 256Kx16, ARM (LPC11U24)

Podklady kdyžtak někam časem hodím na web, kdyby si to chtěl někdo
postavit.

Hezký den
B.N.
