Předmět: Re: Re[2]: novy emulator MESS


>mohl prevest bud na SKW diskety nebo ma FD-5 diskety doufam ze bude
>FD-5 uz hotova brzo.

Taky doufam.

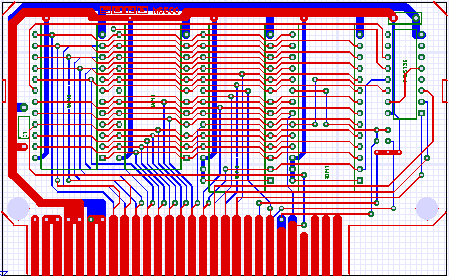

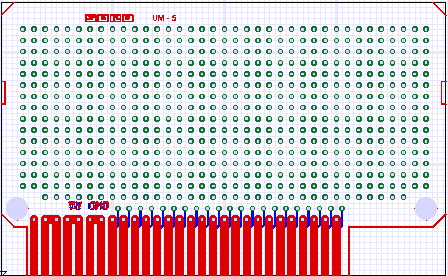

Spolehlive dokreslene mam moduly UM-5 (univerzalni modul) a klasicky M5E-00
(cartridge na hry).
(Nahled posilam v priloze, prace opravdu nestoji; plosnaky kreslim v
Osmondu pro PowerPC, vyvinula ho NASA a je volne siritelny).
Shanim ted nejakou standardni plastovou krabici, ktera by vzhledem a barvou
pripominala original FD-5 (asi nejaky sedivy Euro-box), do ktere by se
vesel zdroj, deska a 2x 3,5" mechanika (zbyle dve se budou pripojovat
externe, jako u puvodni FD-5, ale pres 3,5" konektor).
Teto krabici pak chci prizpusobit rozmery desky.
Jeste ale nemam jasno, doplnim-li FD-5 o interface pro pripojeni IDE
harddisku. Misto na desce pro nej zatim nechavam...

Protoze Sord nema dost pripojnych mist (a EB-5 ma asi malokdo, ja tedy ne),
musim dodelat jeste dve veci:
IO-5 (modul obsahujici SI-5 a PI-5 zaroven) a modul obsahujici Basic-F a
EM-5 zaroven.

Proto bych rad zjistil nasledujici detaily:
Original PI-5, dala se nejak retezit (pripojit vice FD-5, nebo mit
pripojenou FD-5 spolu s jinym paralelne komunikujicim zarizenim)?
Pokud ano, na jakych portech a jak se to nastavovalo (switch nebo jinak)?
Jaky pouzivala konektor (potazmo jak zapojeny)? Rad bych totiz kopii FD-5
osadil STEJNYM konektorem, jako original (aby moduly PI-5 a IO-5 a puvodni
FD-5 s novou FD-5 mohly byt zcela zamenne).

Mimochodem, rovnou bych mohl prikreslit i desku toho "udelatka", co na PC
simuluje kazetak k Sordu, at je to vsechno pekne pokupe.
                                                                     Jiri
Dolezal

Připojené soubory:


3:

4:
