Konference: Počítač SHARP MZ-800 a emulátory

Od: Michal Janošek
Datum: 28.10.2002 12:57
Předmět: Re: SHARP vs. EGA


Zdravím,

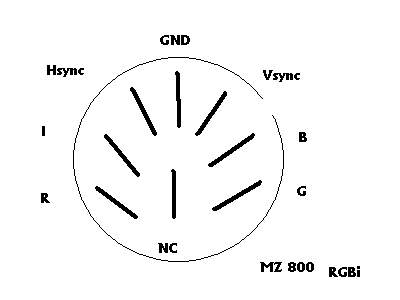

schémátko zapojení vývodů ze SHARPa viz obrázek,
Propojení s EGA je simple, spojí se navzájem Ri+Gi+Bi v jednu velkou I. Samo by bylo lepší to oddělit,
ale v jednoduchosti je síla.
Možná vám to bude fungovat jinak, základem je ovšem připojit správně Hsync a Vsync,
s ostatním lze experimentovat pomocí "PAL 0,X" a postupně připojovat R,G,B až vyleze potřebné.
Původní zapojení v AMARu mělo místo NC "B", místo B "I".

Good Luck,

Michal.

EGA Canon 9pin:
1-GND
2-Ri
3-R
4-G
5-B
6-Gi
7-Bi
8-Vsync
9-Hsync




----- Original Message -----
From: smihla tu byla ta zakroucena vec ceit.sk (sharpemu tu byla ta zakroucena vec pandora.cz)
To: Konference Počítač SHARP MZ-800 a emulátory
Sent: Monday, October 28, 2002 12:23 PM
Subject: Re: SHARP vs. EGA

Super, gratulujem! Môžeš poslať schému zapojenia vývodov? U nás som videl v bazáre EGA monitory za cca 200 korún, možno by to stálo za to.

Marek.


Připojené soubory:

5:
