Konference: Počítač SHARP MZ-800 a emulátory
| Od: | Anonym |
| Datum: | 28.10.2002 14:09 |
| Předmět: | Re: SHARP vs. EGA |
Michal,
Vďaka za info.
s Tým NC to nie je jednoznačné - ak sa dobre pamätám, ja sám som mal na MZ821 na stredovom kolíku živý signál (nepamätám sa, či to bolo B) - viem, že som ho musel prepájať na krajný kolík, aby som mohol použiť klasický 7-kolíkový DIN.
Maj sa dobre.
Marek.
----- Original Message -----
Sent: 28. október 2002 13:57
Subject: Re: SHARP vs. EGA
Zdravím,

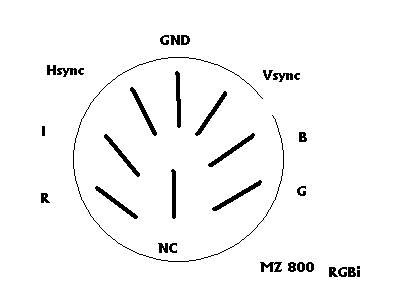

schémátko zapojení vývodů ze SHARPa viz obrázek,
Propojení s EGA je simple, spojí se navzájem Ri+Gi+Bi v jednu velkou I. Samo by bylo lepší to oddělit,
ale v jednoduchosti je síla.
Možná vám to bude fungovat jinak, základem je ovšem připojit správně Hsync a Vsync,
s ostatním lze experimentovat pomocí "PAL 0,X" a postupně připojovat R,G,B až vyleze potřebné.
Původní zapojení v AMARu mělo místo NC "B", místo B "I".
Good Luck,
Michal.
EGA Canon 9pin:
1-GND
2-Ri
3-R
4-G
5-B
6-Gi
7-Bi
8-Vsync
9-Hsync
----- Original Message -----
Sent: Monday, October 28, 2002 12:23 PM
Subject: Re: SHARP vs. EGA
Super, gratulujem! Môžeš poslať schému zapojenia vývodov? U nás som videl v bazáre EGA monitory za cca 200 korún, možno by to stálo za to.
Marek.
--
Máte rádi DVD a filmy? Řekněte nám, co vás zajímá, pomožte nám tak vytvořit novou rubriku na Technet.cz a vyhrajte při tom zajímavé ceny. Anketa je zde.
---
Odchádzajúca správa neobsahuje vírusy.
Outgoing mail does not contain viruses.
Skontrolované antivírusovým systémom AVG (http://www.grisoft.cz).
Verzia: 6.0.401 / Vírusová databáza: 226 - dátum vydania: 9.10.2002
Připojené soubory:
5:
