konvertor pro EGu:

Tak nakonec jsem to vyhrabal.

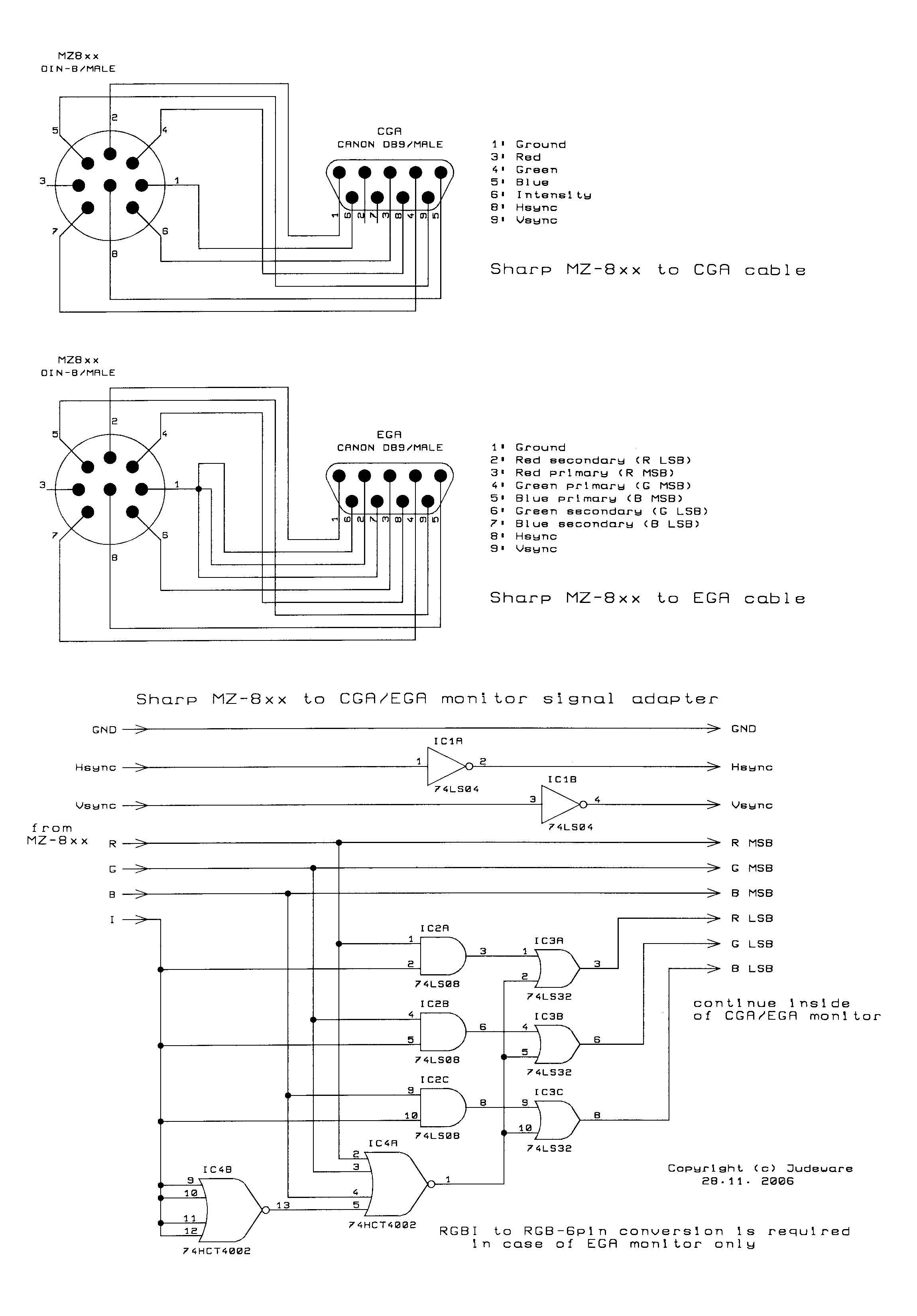

Poslední schéma řeší vše:

-je-li kód barvy aktuálně zobrazovaného pixelu 0 .. 7
(černá, modrá, červená, fialová, zelená, azurová, žlutá, bílá),
pak do úrovně HIGH přechází příslušné vývody R, G, B primary

-je-li kód barvy 8 (šedá), přechází do HIGH všechny vývody R, G, B
secondary

-je-li kód barvy aktuálně zobrazovaného pixelu 9 .. 15
(světlé "varianty" barev)
pak jsou v úrovni HIGH jen ty vývody R, G, B secondary, jejichž primary
odnože jsou rovněž HIGH

Příklad: barva aktuálně zobrazovaného pixelu je světle žlutá, tj.
v úrovni HIGH je R primary, G primary (=žlutá),
zároveň je v úrovní HIGH R secondary, G secondary (=světlá).
B primary/secondary je LOW.

Zapojení se snad hodí i pro následný konvertor Sharp -> SCART
a zřejmě i jako předstupeň scandoubleru (zatím nemám, netestuju)

Petr de Zviqov

---
