Konference: Počítač SHARP MZ-800 a emulátory

Od:	Vaclav Peroutka
Datum:	24.9.2008 09:32

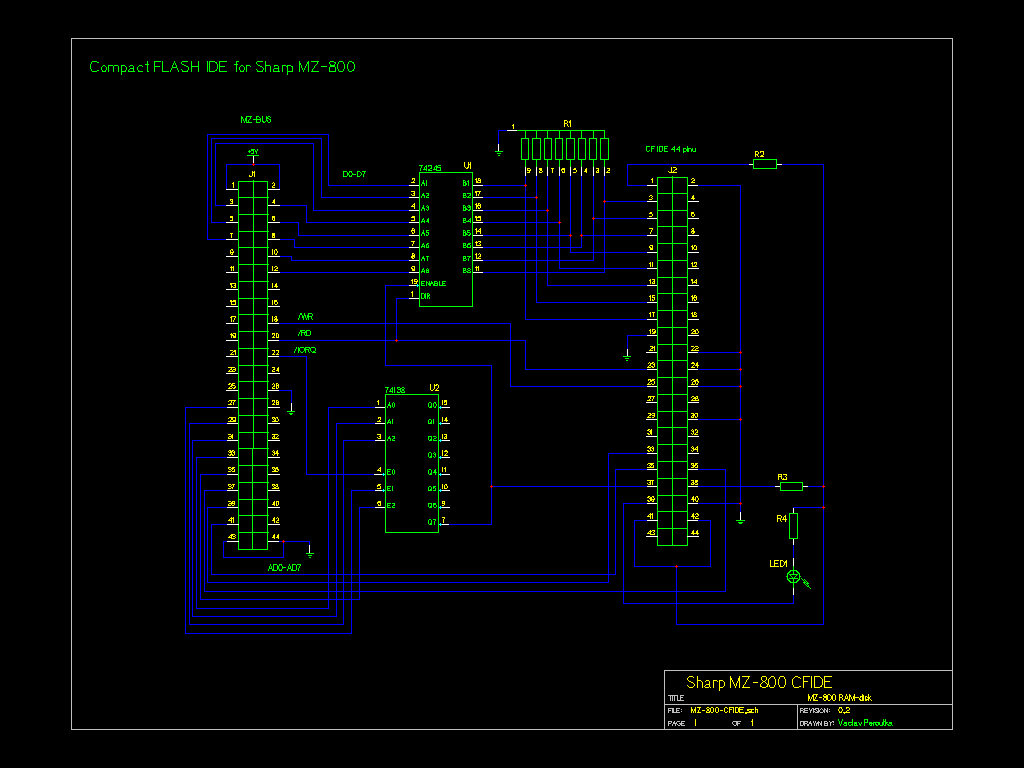

Předmět:	Re: SHARP a CompactFlash - schema 0.2

[Archiv 2008 / 9]

> >
> > Zkouknete to, jestli je to v poradku. Adresace by mela byt 0x78-0x7f.
>
> Jak už jsem psal dřív, doporučuju zaterminovat minimálně data mezi 245 a
 IDE
> odporovou sítí 4k7 proti zemi, jinak se to s většinou CF bude chovat
> všelijak. Asi by bylo vhodné dát tam i 33 ohmy na každý signál do
série.
> A zvážil bych i nahrazení IDE konektoru přímo paticí pro CF.
>

Takze jsem pridat terminatory mezi 245 a IDE, ohledne 33 Ohmu jako seriove
ochrany - z meho pohledu to muze snizovat rychlost prebehu s kapacitami hradel.
I kdyz ono to asi na tech rychlostech, na kterych to budeme pouzivat, neni
kriticke. Nicmene pokud by bylo mozne se jim vyhnout, asi by to bylo lepsi. Ty
mas nejake konkretnejsi zkusenosti (podobne jako s temi pull-down odpory )?

Co se tyce patice CF, ja osobne na univerzalni desku s modulem 2,54mm dam
konektor IDE a CFIDE adapter mam tento:
http://www.stromecek.cz/pocitacove-komponenty/radice/ata/index.php?op=detail&zid
=20549
Pokud se nekomu bude chtit babrat s vyrobou desky a pajenim SMD CF konektoru,
branit nebudu :-) Jen ani nevim, ci se da v kusovem mnozstvi sehnat CF konektor.
Ale to by mohli vedet ve Speccy konfere, tam kluci delali CFIDE adaptery -
nakonec je prodavali snad kolem 500-600 Kc, tak ani nevim, jestli se to
vyplatilo.

Vasek
