Konference: Počítač SHARP MZ-800 a emulátory

Od:	Vaclav Peroutka
Datum:	24.9.2008 10:34
Předmět:	Re: SHARP a CompactFlash - schema 0.2

[Archiv 2008 / 9]

> > Takze jsem pridat terminatory mezi 245 a IDE, ohledne 33 Ohmu jako seriove
> > ochrany - z meho pohledu to muze snizovat rychlost prebehu s kapacitami
> > hradel. I kdyz ono to asi na tech rychlostech, na kterych to budeme
> > pouzivat, neni kriticke. Nicmene pokud by bylo mozne se jim vyhnout, asi
 by
> > to bylo lepsi. Ty mas nejake konkretnejsi zkusenosti (podobne jako s temi
> > pull-down odpory )?
>
> Ta terminace je nutnost.  Bez toho mi to s CF skoro vůbec nechodilo. S IDE
> diskem to chodilo normálně (asi má narozdíl od CF korektně
přizpůsobenou
> sběrnici), ale ze tří CF karet to s jednou chodilo s chybama, s druhou to
už
> ani nebootovalo (tak 1 ze 3 pokusů) a třetí se pořádně ani
nenadetekovala.
> Po zaterminování jdou všechny bez problémů. Stejnou zkušenost mám
úplně jiným
> řadičem v Amize. Sériové odpory jsem nikde nedával, ale doporučoval mi
to
> kamarád zběhlý hardwarista.

Jasne, tomu bych i veril, neprizpusobena sberna dokaze delat psi kusy. Mne slo
spise o prakticke zkusenosti s temi seriovymi odpory.

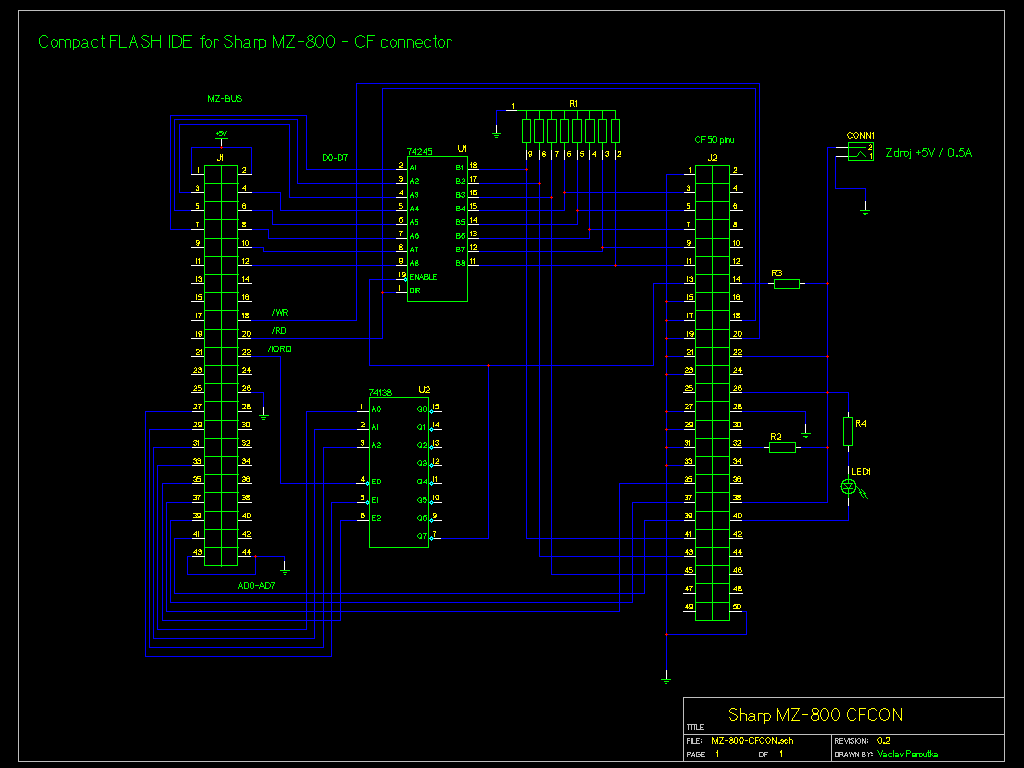

Pokud bude nekdo stavet tu verzi s CF konektorem, tak nakres jsem prilozil, ani
to dlouho netrvalo. Doufam, ze to je zapojene dobre.

V.

PS. vzhledem k tomu, kolik stoji ten adapter na dealextreme, tak bych se s tim
CF konektorem fakt nebabral :-) Jen mne ted trkla do oci jedna vec, IDE ma 40
pinu, nebo 44 ?? Ja mel za to, ze 44, ale oznaceni tam vidim jako IDE-40...
