Konference: Počítač SHARP MZ-800 a emulátory

Od: Vaclav Peroutka
Datum: 24.9.2008 11:06
Předmět: Re: SHARP a CompactFlash - schema 0.2

> > PS. vzhledem k tomu, kolik stoji ten adapter na dealextreme, tak bych se s
> > tim CF konektorem fakt nebabral :-) Jen mne ted trkla do oci jedna vec,
 IDE
> > ma 40 pinu, nebo 44 ?? Ja mel za to, ze 44, ale oznaceni tam vidim jako
> > IDE-40...
>
> Obojí ;) Klasické IDE v PC je 40 pinů. Pak je 44 pin IDE používané u
2.5"
> notebookových harddisků, kde je na těch pinech navíc zem na 5V
napájení.
>

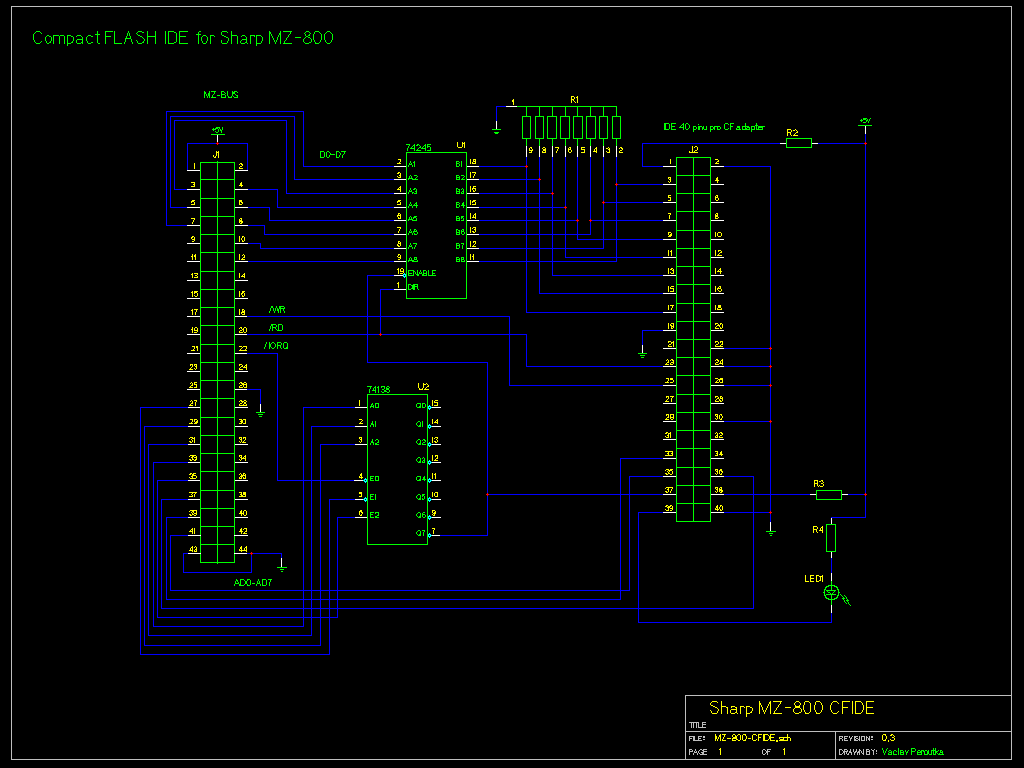

Aha, tak verze 0.3 - se spravnym konektorem pro klasicke IDE :-) Ono napajeni je
prave na tom adapteru, ze ano...

Jen si nejsem jisty, co se tyce pinu 28 adapteru - to asi zalezi na zapojeni
konkretniho adapteru, jinak, pokud je to CSELECT, tak by mel jit asi taky na
zem...

V.

Připojené soubory:

3:
